Что такое ремень грм и для чего он нужен

Для функционирования газораспределительного механизма необходим привод. В Chery Amulet эту задачу как раз и выполняет ремень ГРМ, передающий вращение распредвалу от коленчатого вала. Угловая скорость вращения распределительного вала составляет ровно половину скорости вращения коленвала.

Ремень изготавливают из полимерного волокна, оно может дополнительно армироваться металлическими нитями. С внутренней стороны он снабжен зубьями, благодаря которым предотвращается проскальзывание на зубчатых шкивах. Ремень подвержен износу, поэтому нужно регулярно его осматривать и периодически заменять на новый.

Купить новый ремень грм для chery amulet (a15), продажа ремней грм для chery amulet (a15) – цены, описание и фото на сайте авто.ру.

В каких случаях стоит задуматься о замене ремня?

Ремень ГРМ — это резиновое изделие с зубьями на внутренней поверхности. Его основное назначение – служить связующим звеном между двумя валами: распределительным и коленчатым. Кроме того, он также является приводом для масляного насоса и помпы.

Если не выполнить вовремя замену, возможен обрыв ремня. Для автомобиля Chery Amulet это может иметь самые печальные последствия. При обрыве клапана встречаются с поршнями и гнутся, могут сломаться коромысла. Эти неисправности приводят к капитальному ремонту двигателя или его замене.

Замена ремешка ГРМ – регламентная операция, которая выполняется согласно срокам, которые указаны в мануале Chery Amulet, через 40 тыс. км пробега или четыре года. Кроме того, через каждые 15 тыс. км следует выполнять визуальный осмотр механизма газораспределения и менять расходники, если обнаружены следующие дефекты:

Изношенное изделие с вырванным куском

Если обнаружены следы масла, это говорит о том, что сальники не обеспечивают надлежащую герметичность. Необходимо устранить причину течи масла и обязательно поменять ремень, так как масло действует разрушающе на резину. При осмотре ГРМ следует обратить внимание на помпу и натяжной ролик, при наличии дефектов или люфта, их нужно заменить. Рекомендуется натяжной ролик менять при каждой замене расходников.

Согласно технической документации и рекомендациям производителя, замену ремня ГРМ Chery Amulett необходимо проводить каждые 40000 км пробега или раз в 4 года. При этом строго рекомендуется регулярно – каждые 15000 км – проводить осмотр всего газораспределительного механизма.

Дизайн кузова chery tiggo 7 2021

Если дореформенный автомобиль выглядел снаружи весьма консервативно, то его преемник получил более задорный и агрессивный внешний облик. Видимо в компании планируют за счет этого привлечь молодую аудиторию. Ей должны приглянуться новый крупный фальшрадиатор, узкие головные фары с интересной светодиодной графикой, оригинальная задняя люстра фонарей на всю ширину кузова, отлично прорисованные бамперы.

При переходе во второе поколение Чери Тигго 7 серьезно подрос в габаритах. Длина автомобиля возросла на 68 мм (до 4500 мм), ширина – на 5 мм (до 1842 мм), высота – на 76 мм (до 1746 мм). Так как платформа осталась старой, колесная база сохранила прежний размер в 2670 мм. Модель дебютировала с 19-дюймовыми колесами, но в серийном варианте должны еще быть диски поменьше – 17 и 18 дюймов.

Износ ротора

Если после разборки на коллекторе якоря видны царапины, риски и другие дефекты, его надо отшлифовать мелкой стеклянной шкуркой. Это при условии, что дефекты небольшие. Также рекомендуется аккуратно прочистить пазы. А вот при значительной шероховатости поверхности или выдвижении слюды между пластинами, коллектор нужно обязательно проточить на токарном станке.

После этого — отшлифовать мелкой абразивной бумагой. Отдельное внимание надо уделять проверке биения относительно цапфы. У роторного коллектора данный показатель не должен превышать 0,05 мм. Еще следует осмотреть надёжность пайки выводов якорной обмотки к пластинам. Если контакты слабые, будет лучше ротор заменить.

Инструкция по снятию стартера на chery amulet

Для проведения ремонта или замены, стартер с автомобиля должен быть демонтирован. Нужно иметь под рукой гаечные ключи 13 и 16 размера. Ниже подробная инструкция по снятию:

  • отсоединить колодку управляющего провода от втягивающего реле;
  • отвернуть гайки крепления силового и «массового» проводов — они закрыты резиновыми защитными колпачками;
  • вывернуть болты крепления стартера к кузову;
  • вытащить пусковое устройство.
АндрийМожно разбирать, не снимая стартер полностью с Чери
Ман-ГустовА как можно было снять, не откручивая полностью?
АндрийТам два болта скраю длинных) их выкручиваешь и стартер разделяется на несколько частей. Статор с ротором и крышка с щетками. Реле и редуктор остаётся на двигателе.
ВарлокЯ себе поставил щеточный узел IKA 7.7187.1. Полтора года, полет нормальный.
Аркади61я ставил от 8-ки(произ-ва чебоксары, втягивающее 1в1 было) А так существует 3 вида стартеров на амулет, самое лучшее купил(не силуминовый)стартер от гольфа, или если повезло с втягивающим от 8-ки поставить
МихоМаилда у меня сам бендикс проворачивает а сам стартер хороший, я вот хочу заказать бендикс от фольца и попробывать поставит) а втягивующий у меня на 2 болта
В.КайраКак я понял проще купить стартер от Гольфа, чем с бендиксом играться, правильно?!
Аркади61на амулете я всетречал 2 типа стартеров: 1-заводской запчастей вообще нет 2-запчасти подходят от Ваз(произ-ва чебоксары)там щетки и втягивающее только подходило Да ты прав, легче гольфовский взять, если что сломалось, купил не задумываясь
СергоЧери АмулетТоже менял щеточный узел. Чистка и смазка закисших щеток надолго не поможет. Проверено. Лучше сразу менять весь щеточный узел. Сейчас их уже можно найти в продаже. А так мне одноклубник с Чинамобил присылал из региона. Меняется легко, если болты сразу открутятся. Можно даже стартер не снимать.

Необходимые инструменты

Из инструментов и материалов для проведения процедуры необходимо приготовить:

  • головки на «10», «13» и «19»;
  • удлинители;
  • отвертки: крестовую и плоскую;
  • домкрат;
  • расходные материалы.

Расходники для Chery Amulet лучше покупать оригинальные, тогда они могут прослужить положенный ресурс.

Новые расходные материалы
Новые расходные материалы

Новый салон с тремя экранами

Интерьер «семерки» пересмотрен полностью. Передняя панель получила совсем другую архитектуру, а, самое главное, здесь появились новые информационные экраны. Кроме основного дисплея мультимедиа размером 10.25 дюйма есть еще 12.3-дюймовая цифровая панель приборов и 8-дюймовый тачскрин для управления климат-контролем.

Последний снабжен двумя круглыми шайбами-селекторами. Салон нового Тигго 7 Полный список комплектаций и доступного оборудования будет опубликован после старта продаж в 2021 году. В арсенале кроссовера наверняка окажется еще несколько новых опций помимо тех, что приведены выше. К примеру, стоит ждать расширения набора электронных ассистентов. Второй ряд сидений

Периодичность замены

Инструкция к автомобилю Chery Amulet рекомендует производить замену ремня ГРМ каждые 40 тыс. км. пробега, или это около 4 лет эксплуатации средней интенсивности в условиях восточной Европы. Для контроля степени износа ремня ГРМ и других расходных материалов, рекомендуется осматривать данные узлы примерно через каждые 15 тыс. км. пробега.

Темп износа ремня ГРМ зависит от множества факторов, от условий эксплуатации (скорость езды, температура окружающей среды, попадание масла и др. технологических жидкостей, пыли и абразивных материалов, и пр.), качества ремня (тип эластомерной матрицы, природа и качество армирующего волокна, условия производства, тип расположения армирующего волокна в сечении ремня, и др.), и наличие заводского брака.

Для обеспечения максимального срока эксплуатации расходных материалов, ремень ГРМ, и все расходные материалы лучше покупать у представителя официального дистрибьютера.

Если владелец Чери Амулет желает, чтобы мотор его автомобиля служил длительное время, необходимо тщательно выполнять все рекомендации завода изготовителя транспортного средства. Рекомендации говорят о том, что производить замену необходимо после пробега 40 тыс. км.

Однако эти сроки могут быть сдвинуты в ту или иную сторону. Пробег автомобиля более 40 тыс. километров чаще всего случается из-за невнимательности владельца, обычно его меняют немного раньше этой цифры. Немедленной замены он требует если существуют даже небольших трещин или растрескивания.

Сроки замены ремня по ТО

Ходимость зубчатого ремня во многом зависит от технического состояния силового агрегата, также играет роль фирма, которая изготовила приводной ремень. Нельзя допускать даже малейших протечек моторного масла через сальники коленвала, распредвала. И также негативно реагирует материал ремня на технические жидкости.

При большом пробеге автомобиля происходит естественный износ зубьев приводных шестерён. Площадь контакта уменьшается, что способствует срезанию зубьев, повреждению деталей клапанного механизма. Известны случаи, когда повреждение ремня было вызвано заклиниванием насоса охлаждающей жидкости.

Пришло время установки нового ремня грм

Для начала ставим на место два обводных ролика. Затем натяжной ролик таким образом, что бы стопор на нем попал в паз на блоке цилиндров, болт не затягиваем. Проверяем совпадения всех наших меток и одеваем новый ремень ГРМ. Сначала одеваем на звездочку коленвала, затем на помпу правый обводной ролик две звездочки распредвала, левый ролик и натяжной.

Следим за тем, чтобы нисходящая ветвь ремня была натянута, что бы впоследствии наши метки не разбежались. На натяжном ролике имеются два важных элемента: стрелка указывающая направления натяжки и стрелочный индикатор оптимального натяжения ремня ГРМ.

Шестигранником натягиваем ролик таким образом, что бы стрелка на индикаторе встала напротив паза, затягиваем болт.

Снимаем зубр, натяжка может немного уйти, в этом случае повторяем процедуру натяжки. Проверяем совпадение всех меток. Проворачиваем коленвал два оборота и еще раз проверяем все метки и натяжение ремня ГРМ и если все в порядке начинаем собирать. Устанавливаем все детали в порядке обратном снятию. Заводим автомобиль. Ну вот и все, ребята. Все просто, дальше некуда.

Пробой

Из-за чрезмерных нагрузок стартер на автомобиле Чери Амулет может просто закипеть. Двигатель сначала начнёт заводиться всё труднее и труднее, затем будут слышны только щелчки.

Если после разборки устройства обнаружится, что щёточная группа превратилась в неприятно пахнущую клейкую массу, а на коллекторе появятся задиры и другие повреждения — нужно, либо заменить стартер целиком, либо провести грамотный ремонт.

В последнем случае целиком заменяется текстолитовая пластина щёточной группы, естественно, вместе с щётками и роторным коллектором.

На пробои обязательно проверяется обмотка якоря. Тестер должен быть включён в режим измерения сопротивления. Этот показатель должен стремиться к бесконечности, в противном случае — есть короткое замыкание.

Чтобы избежать многих неполадок со стартером, рекомендуется соблюдать несколько обязательных правил:

  • не держать стартер в режиме вращения более 10 сек и более 15 сек зимой;
  • активировать пускатель повторно не раньше 20-секундной паузы;
  • после трёх неудачных попыток завести мотор, обязательно проверить и устранить неисправности в топливной или электрической системах (зажигание);
  • немедленно поворачивать ключ зажигания обратно, как только двигатель заведётся — иначе ломаются зубья бендикса.

Разборка и проверка

Чтобы восстановить работоспособность стартера, его следует разобрать. Перед этим желательно осуществить проверку:

  • свободного перемещения бендикса только в одну сторону — в другую сторону муфта должна стопориться;
  • работы втягивающего реле, т. е, наличии щёлкания и выдвижения обгонной муфты — для этого нужно подать ток напрямую с аккумулятора на вывод управляющей клеммы реле, одновременно минус соединить с корпусом стартера;
  • амплитуды вращения якоря, которая должна быть не менее 5000 оборотов в минуту — управляющий провод втягивающего реле соединить с нижним контактным болтом.

Для разборки понадобятся гаечные ключи, отвёртки, плоскогубцы. Также нужно подготовить небольшой молоток с удобной ручкой, мультиметр и штангенциркуль. Проверять следует якорь устройства, работу возвратной пружины, а после снятия задней крышки — состояние щёточной группы.

Перед сборкой надо все детали хорошенько прочистить бензином и просушить. Обязательно добавить смазку на шестерни, а подшипники (втулки) обработать моторным маслом. Перед установкой втягивающего реле, на его поверхность, контактирующую с крышкой стартера, нанести слой герметика.

Самостоятельная замена ремня грм на чери амулет

Можно отправиться на СТО и доверить замену тамошним мастерам. Но зачем платить за то, что можно сделать своими руками? Если имеются кое-какие навыки в механических работах, эта процедура вполне доступна для самостоятельного исполнения. Специальное оборудование и специфические инструменты для этого не понадобятся.

Работу удобнее проводить на смотровой яме или эстакаде, но если такой возможности нет, можно обойтись домкратом. Из инструментов потребуются ключи на 10, 13 и 19, а также плоская и крестообразная отвертки, для демонтажа привода генератора нужна будет головка на 17 и вороток. Чтобы снять ремень привода насоса ГУР, нужно будет ослабить крепление насоса с помощью шестигранника на 8.

Процедура включает в себя следующие операции:

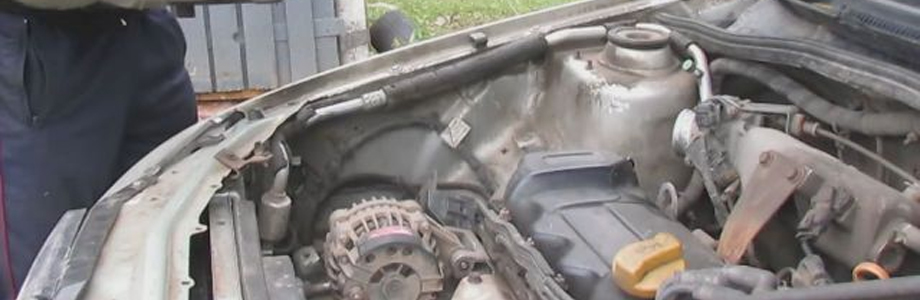

  1. Доступ к приводу закрывает воздушный фильтр, который придется удалить вместе с патрубком. Нужно ослабить хомуты и снять шланг вентиляции картера двигателя и рукав воздухозаборника. Затем снимается блок реле и предохранителей, ключом на 10 откручиваются четыре болта и снимается сам воздушный фильтр.
  2. Снимается верхняя крышка кожуха привода ГРМ. Для этого откручиваются два болта с головкой на 10.
  3. Теперь необходимо приподнять домкратом и снять переднее колесо справа, чтобы получить доступ к закрепленному на коленвале шкиву и нижней части защитного кожуха.
  4. Далее поршень 1-го цилиндра выставляется в позицию ВМТ, чтобы в процессе работы не сбить фазы газораспределения. Для этого совместите метку на зубчатом шкиве распредвала с отверстием на головке БЦ.
  5. Также должны при этом совпасть маркеры на шкиве коленвала и корпусе масляного насоса, которые можно увидеть, сняв шкив привода дополнительных устройств. Однако следует помнить, что данная пара меток может совпадать в положении верхней мертвой точки как 1-го, так и 4-го цилиндра, поэтому выставлять ВМТ нужно по метке распредвала, а не коленвала.
    Снимается ремень насоса ГУР. Чтобы сделать это было легче, следует ослабить крепление самого насоса: болт и гайку снизу — ключом на 13, болт сверху — шестигранником на 8.
    Далее ключом на 10 нужно повернуть регулировочный болт и ослабить натяжение ремня. Теперь его можно снять.
  6. Далее на очереди — привод генератора и компрессора кондиционера. Его натяжение ослабляется поворотом натяжного устройства по часовой стрелке. Можно воспользоваться головкой на 17 и воротком либо другим подходящим инструментом.
  7. Теперь снимается шкив с коленвала. Болт, которым он закреплен, имеет головку на 19.
    Так как он закручен с большим моментом, то необходимо принять меры против проворачивания коленвала. Если имеется помощник, он может включить 5-ю передачу и нажать на тормоз.
  8. Открутите два болта и снимите нижнюю часть пластиковой защиты привода ГРМ. Как и для верхней части, здесь потребуется ключ на 10.
  9. Далее следует ослабить натяжение ремня ГРМ. Приотдайте два болта с головками на 13, удерживающие кронштейн натяжного ролика, и сдвиньте ролик влево.
    Теперь можно снять ремень ГРМ.
  10. Полностью выверните болты и демонтируйте натяжной ролик с кронштейном.
    Прежде чем надевать новый ремень, убедитесь, что установочные метки не сбились.
  11. После установки нового ремня проверьте его натяжение. Если оно правильное, его можно повернуть пальцами на 90° в средней части промежутка между шкивами коленвала и распредвала.
  12. Вручную прокрутите коленвал на два оборота и еще раз проверьте установочные отметки. В случае несовпадения переустановите ремень.
  13. Смонтируйте остальные детали в обратном порядке.
  14. Отрегулируйте ремень насоса ГУР регулировочным болтом.


Завершив монтаж, запустите мотор. Если все работает нормально, значит, с задачей вы успешно справились.

Сроки замены ремня

Если владелец Чери Амулет желает, чтобы мотор его автомобиля служил длительное время, необходимо тщательно выполнять все рекомендации завода изготовителя транспортного средства. Рекомендации говорят о том, что производить замену необходимо после пробега 40 тыс. км.

Однако эти сроки могут быть сдвинуты в ту или иную сторону. Пробег автомобиля более 40 тыс. километров чаще всего случается из-за невнимательности владельца, обычно его меняют немного раньше этой цифры. Немедленной замены он требует если существуют даже небольших трещин или растрескивания.

Ходимость зубчатого ремня во многом зависит от технического состояния силового агрегата, также играет роль фирма, которая изготовила приводной ремень. Нельзя допускать даже малейших протечек моторного масла через сальники коленвала, распредвала. И также негативно реагирует материал ремня на технические жидкости.

При большом пробеге автомобиля происходит естественный износ зубьев приводных шестерён. Площадь контакта уменьшается, что способствует срезанию зубьев, повреждению деталей клапанного механизма. Известны случаи, когда повреждение ремня было вызвано заклиниванием насоса охлаждающей жидкости.

Источник

Технические характеристики «второго» chery tiggo 7

Обновленный паркетник предложат с двумя силовыми установками. Роль «младшей» отведена бензиновой турбочетверке 1.5 TCI с отдачей 156 л.с. и 230 Нм. Такой двигатель обзавелся умеренной гибридной системой, включающей 48-вольтовый мотор-генератор. Компанию 1.

5-литровому агрегату составят 6-ступенчатая МКПП или «робот». Топ-версии Чери Тигго 7 будут оснащаться новым наддувным мотором 1.6 TGDI мощностью 197 л.с. (290 Нм). Он сочетается с 7-ступенчатой преселективной коробкой. В дальнейшем линейка двигателей кроссовера может пополниться и другими агрегатами, в том числе, двухлитровым.

Установка поршня в вмт чери амулет chery amulet a15

Проверка натяжения ремня привода генератора и компрессора кондиционера. Проверка и регулировка натяжения ремня привода газораспределительного механизма. Замена масла в двигателе и масляного фильтра. Очистка системы вентиляции картера. Проверка шлангов и соединений системы охлаждения.

Замена охлаждающей жидкости. Проверка герметичности топливопроводов. Замена топливного фильтра. Замена фильтрующего элемента воздушного фильтра. Проверка системы выпуска отработавших газов. Замена и обслуживание свечей зажигания. Замена ремня привода насоса гидроусилителя рулевого управления.

Проверка и регулировка привода выключения сцепления. Проверка уровня и замена масла в коробке передач. Проверка защитных чехлов шарниров равных угловых скоростей. Проверка технического состояния деталей передней подвески на автомобиле. Проверка технического состояния деталей задней подвески на автомобиле.

Проверка и регулировка углов установки колес. Осмотр и проверка рулевого управления на автомобиле. Проверка свободного хода люфта рулевого колеса. Проверка герметичности гидропривода тормозной системы. Проверка работы вакуумного усилителя тормозов. Проверка степени износа тормозных колодок, дисков и барабанов.

Устройство

Пускатель автомобиля Чери Амулет представляет собой электродвигатель, состоящий из 4-х полюсов и щёток. Устройство работает по принципу постоянного тока, получая возбуждение от магнитов. Стартер совмещён с планетарным редуктором и втягивающим реле.

Детали стартера:

  • втягивающее реле на 3 крепления;
  • щёточный узел от Bosh — A11-1GD3708120
  • щётки короткие Valeo — A11-1CX3708122;
  • подшипник A11-1GD3708110.

Технические характеристики:

  • мощность номинальная — 1,2 кВт;
  • напряжение — 12 В;
  • длительность режима непрерывной работы — до 10-15 сек;
  • ёмкость аккумулятора — не ниже 60 А/ч;
  • тип устройства — восстанавливаемое, обслуживаемое.

Вилка втягивающего реле на стартере Чери Амулет пластмассовая.
