Проверка и регулировка натяжения ремня привода газораспределительного механизма Chery Amulet

Проверка и регулировка натяжения ремня привода газораспределительного механизма chery amulet

Вам потребуются: ключи «на 10», «на 13», «на 19», монтажная лопатка.

воздушный фильтр

1. Снимите воздушный фильтр для облегчения доступа (см. «Снятие и установка воздушного фильтра»).

выверните два болта крепления верхней крышки

2. Ключом «на 10» выверните два болта крепления верхней крышки привода газораспределительного механизма…

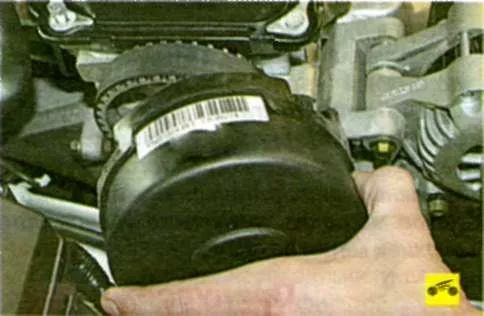

снимите крышку

3. …и снимите крышку.

4. Снимите правое переднее колесо.

5. Снимите ремень привода насоса гидроусилителя рулевого управления (см. «Замена ремня привода насоса гидроусилителя рулевого управления»).

6. Снимите ремень привода генератора и компрессора кондиционера (см. «Замена ремня привода генератора и компрессора кондиционера»).

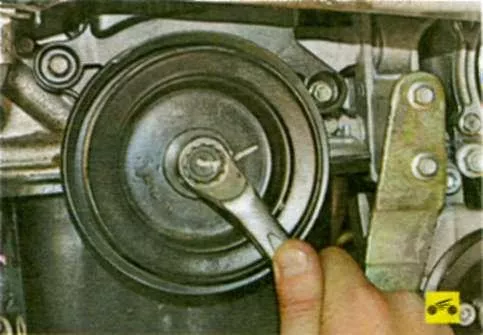

выверните болт крепления шкива привода ремней генератора

7. Ключом «на 19» выверните болт крепления шкива привода ремней генератора, компрессора кондиционера и насоса гидроусилителя рулевого управления…

снимите шкив с коленчатого вала

8. …и снимите шкив с коленчатого вала.

Полезный совет
Болт крепления шкива привода ремней генератора, компрессора кондиционера и насоса гидроусилителя рулевого управления затянут большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза (это должен сделать помощник).

крепления нижней крышки привода газораспределительного механизма

9. Ключом «на 10» выверните два болта крепления нижней крышки привода газораспределительного механизма…

...и снимите крышку

10. …и снимите крышку.

ремень привода газораспределительного механизма

11. Осмотрите ремень привода газораспределительного механизма. Замените ремень, если при осмотре вы обнаружите:

— следы масла на любой поверхности ремня;

— следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

— трещины, складки, углубления или выпуклости на наружной поверхности ремня;

— разлохмачивание или расслоение на торцовых поверхностях ремня.

Предупреждение
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

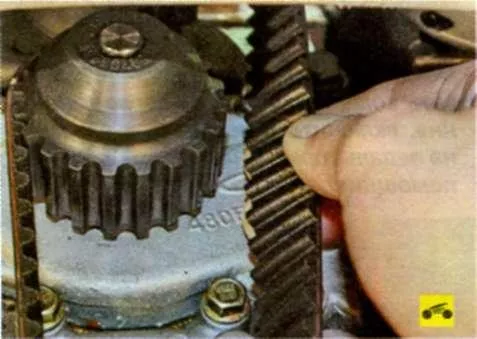

Проверьте натяжение ремня

12. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев 15~20 Н (1,5—2 кгс), приложенного посередине между шкивами коленчатого и распределительного валов. При необходимости отрегулируйте натяжение ремня.

болты крепления кронштейна натяжного ролика

13. Ключом «на 13» ослабьте затяжку двух болтов крепления кронштейна натяжного ролика.

кронштейн впускного трубопровода и кронштейном натяжного ролика

14. Вставьте монтажную лопатку между кронштейном впускного трубопровода и кронштейном натяжного ролика. Сдвигая вправо кронштейн натяжного ролика, натяните ремень привода газораспределительного механизма и затяните болты крепления кронштейна моментом, указанным в приложении 1.

15. Установите снятые детали в порядке, обратном снятию.
