Датчики системы управления двигателем chery amulet

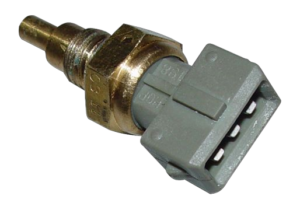

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в отводящий штуцер термостата и соединен с входом контроллера. При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 10.8).

ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет ЭБУ.

Для замены датчика вам потребуется ключ «на 19».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Частично слейте охлаждающую жидкость из радиатора.

Сожмите фиксатор колодки жгута проводов

3. Сожмите фиксатор колодки жгута проводов…

и отсоедините колодку отдатчика температуры охлаждающей жидкости

4. …и отсоедините колодку отдатчика температуры охлаждающей жидкости.

Таблица 10.8. Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры

Температура,°ССопротивление датчика, Ом
120117
100204
80377
60747
253000
203748
09790
-1016660
-2029125

Ослабьте ключом затяжку датчика

5. Ослабьте ключом затяжку датчика…

выверните его из штуцера термостата

6. …и выверните его из штуцера термостата.

Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление

7. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с табл. 10.8. При отклонении сопротивления от нормы замените датчик.

Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды

8. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различной температуре указаны в табл. 10.8.

9. Установите датчик в порядке, обратном снятию.

10. Залейте охлаждающую жидкость.

Датчик детонации

Датчик детонации, прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.

Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

Для замены датчика вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Нажмите на пружинный фиксатор и отсоедините колодку жгута проводов от колодки жгута датчика детонации

2. Нажмите на пружинный фиксатор и отсоедините колодку жгута проводов от колодки жгута датчика детонации.

Выверните болт крепления датчика детонации к блоку цилиндров двигателя

3. Выверните болт крепления датчика детонации к блоку цилиндров двигателя…

снимите датчик (впускной трубопровод для наглядности снят)

4. …и снимите датчик (впускной трубопровод для наглядности снят).

Примечание
Обратите внимание на маркировку датчика, чтобы при замене на новый приобрести аналогичный датчик детонации.

Обратите внимание на маркировку датчика

5. Установите датчик в обратном порядке, ввернув болт его крепления моментом 19,5-20,5 Н•м.

Комбинированный датчик температуры и абсолютного давления воздуха во впускном трубопроводе

Комбинированный датчик температуры и абсолютного давления воздуха во впускном трубопроводе. Датчик абсолютного давления выполнен в виде четырех резисторов переменного сопротивления, соединенных мостом и наклеенных на диафрагму, которая сжимается или растягивается в зависимости от абсолютного давления впускного воздуха внутри впускного трубопровода. Он фиксирует изменение давления во впускном трубопроводе в зависимости от изменения нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. ЭБУ подает на датчик напряжение питания 5 В и обрабатывает его сигналы, передаваемые по цепи передачи сигнала. В зависимости от сигнала датчика ЭБУ изменяет продолжительность подачи топлива и угол опережения зажигания.

Датчик температуры впускного воздуха представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха отдатчика контроллер регулирует количество впрыскиваемого топлива.

Для замены датчика вам потребуется отвертка с крестообразным лезвием.

Отожмите пластмассовый фиксатор колодки жгута проводов

1. Отожмите пластмассовый фиксатор колодки жгута проводов…

отсоедините колодку от датчика

2. …и отсоедините колодку от датчика.

Выверните два винта крепления датчика температуры и абсолютного давления впускного воздуха к впускному трубопроводу

3. Выверните два винта крепления датчика температуры и абсолютного давления впускного воздуха к впускному трубопроводу…

снимите датчик

4. …и снимите датчик.

Примечание
Обратите внимание на маркировку датчика, чтобы при замене неисправного датчика приобрести аналогичный датчик температуры и абсолютного давления впускного воздуха.

Обратите внимание на маркировку датчика

5. Установите датчик температуры и абсолютного давления впускного воздуха в порядке, обратном снятию.

Датчик скорости

Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на ЭБУ прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

Для замены датчика вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Сожмите пружинный фиксатор колодки жгута проводов и отсоедините колодку отдатчика скорости

2. Сожмите пружинный фиксатор колодки жгута проводов и отсоедините колодку отдатчика скорости.

Выверните болт крепления и снимите датчик скорости

3. Выверните болт крепления и снимите датчик скорости.

4. Установите датчик скорости в порядке,обратном снятию.

Датчик положения дроссельной заслонки (ДПДЗ)

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.

Он представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой его конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ. Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), напряжение на выходе датчика изменяется. При закрытой дроссельной заслонке оно ниже 0,95 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В. Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

При отказе датчика дроссельной заслонки ЭБУ заносит в память код неисправности датчика, включает контрольную лампу системы управления двигателем и рассчитывает предполагаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и по сигналам комбинированного датчика температуры и абсолютного давления воздуха во впускном трубопроводе.

Для замены ДПДЗ вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Нажмите на фиксатор колодки жгута проводов

2. Нажмите на фиксатор колодки жгута проводов…

отсоедините колодку от датчика

3. …и отсоедините колодку от датчика.

Выверните два винта крепления

4. Выверните два винта крепления…

снимите датчик положения дроссельной заслонки с дроссельного узла

5. …и снимите датчик положения дроссельной заслонки с дроссельного узла.

6. Установите датчик в порядке, обратном снятию.

Регулятор холостого хода (РХХ)

Регулятор холостого хода (РХХ) регулирует частоту вращения коленчатого вала в режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам ЭБУ. Полностью выдвинутая игла регулятора (что соответствует 0 шагов) перекрывает поток воздуха. Когда игла вдвигается, обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Замена РХХ описана в разд. 5 «Двигатель»(см. «Проверка и замена регулятора холостого хода»).

Датчик положения коленчатого вала

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.

Датчик установлен на картере сцепления напротив задающего зубчатого венца маховика. На маховике вырезаны зубья с равноудаленными впадинами. Два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.

При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

При отказе датчика пуск двигателя невозможен.

Для замены датчика вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Нажмите на пружинный фиксатор

2. Нажмите на пружинный фиксатор…

отсоедините колодку жгута проводов системы управления двигателем от колодки жгута проводов датчика

3. …и отсоедините колодку жгута проводов системы управления двигателем от колодки жгута проводов датчика.

Выверните болт крепления датчика

4. Выверните болт крепления датчика…

выньте колодку жгута проводов датчика из кронштейна

5. …выньте колодку жгута проводов датчика из кронштейна…

извлеките датчик положения коленчатого вала из отверстия в картере сцепления

6. …и извлеките датчик положения коленчатого вала из отверстия в картере сцепления.

7. Установите датчик в порядке, обратном снятию.

Датчик концентрации кислорода

Датчик концентрации кислорода установлен в приемной трубе системы выпуска отработавших газов. Содержащийся в отработавших газах кислород реагирует с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

Для нормальной работы температура датчика должна составлять не ниже 300 «С. Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.

Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) — на обеднение смеси.

Для замены управляющего датчика концентрации кислорода вам потребуются: ключ «на 22», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Выдвиньте красный фиксатор

2. Выдвиньте красный фиксатор…

разъедините колодки жгутов проводов системы управления двигателем и датчика концентрации кислорода

З. …и разъедините колодки жгутов проводов системы управления двигателем и датчика концентрации кислорода.

Выверните датчик из приемной трубы и снимите его с автомобиля

4. Выверните датчик из приемной трубы и снимите его с автомобиля.

Примечание
Обратите внимание на маркировку датчика, чтобы при замене на новый приобрести аналогичный датчик концентрации кислорода.

Обратите внимание на маркировку датчика

5. Установите датчик в порядке, обратном снятию, смазав предварительно резьбовую часть датчика графитной смазкой.

Датчик фаз

Датчик фаз установлен в задней части головки блока цилиндров. Принцип его действия основан на эффекте Холла. Датчик определяет ВМТ такта сжатия поршня 1-го цилиндра. Сигнал датчика используется контроллером для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. При возникновении неисправности цепи контроллер заносит в свою память ее код и включает контрольную лампу.

Для замены датчика фаз вам потребуется ключ «на 8».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Нажмите на пружинный фиксатор колодки жгута проводов

2. Нажмите на пружинный фиксатор колодки жгута проводов…

отсоедините колодку от разъема датчика

3. …и отсоедините колодку от разъема датчика.

Выверните два болта крепления крышки датчика к его корпусу

4. Выверните два болта крепления крышки датчика к его корпусу…

снимите крышку с установленными в ней чувствительным элементом и разъемом

5. …и снимите крышку с установленными в ней чувствительным элементом и разъемом.

Примечание
Чувствительный элемент датчика фазы приклепан к крышке заклепками, поэтому рекомендуем заменять его в сборе с крышкой.

6. Установите датчик фаз в порядке, обратном снятию.

Проверка системы охлаждения

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона (см. «Отопление (кондиционирование) и вентиляция салона»). Это необходимо для того, чтобы снизить температуру жидкости в системе охлаждения двигателя.

Включите аварийную сигнализацию, выжмите педаль сцепления, затем, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения коленчатого вала на холостом ходу с включенным на полную мощность отопителем.

ПредупреждениеНе останавливайте двигатель сразу! Единственное условие — сохранение герметичности системы охлаждения. Если лопнул или соскочил шланг либо образовалось другое место утечки, кроме выброса жидкости из-под пробки расширительного бачка, двигатель придется остановить немедленно.

1. Остановите двигатель.

2. Откройте капот и осмотрите подкапотное пространство. Определите, откуда вырывается пар. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целость резиновых шлангов, радиатора, термостата.

ПредупреждениеНикогда не открывайте сразу пробку расширительного бачка. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко упадет, жидкость закипит и ее брызги могут вас ошпарить. Если вы хотите открыть пробку расширительного бачка на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно поворачивайте пробку.

3. Загляните под панель приборов со стороны переднего пассажира — нет ли под ней течи или следов охлаждающей жидкости, вытекающей из радиатора отопителя.

Если обнаружена течь охлаждающей жидкости, лопнувший шланг можно временно восстановить с помощью липкой ленты.

Полезный советОсобенно хорошо для этой цели подходит армированная (например, серебристого цвета) липкая лента, которую можно приобрести в автомагазинах.

Течь радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

ПредупрежденияДлительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, к сокращению ресурса. Никогда не доливайте холодную воду в перегретый двигатель. Двигатель должен остывать с открытым капотом не менее 30 мин.

4. Обрыв или ослабление натяжения ремня привода генератора и водяного насоса практически всегда приводит к перегреву двигателя. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение (см. «Проверка натяжения ремня привода генератора и компрессора кондиционера»).

5. Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя). Для проверки термостата нужно на прогретом двигателе проверить на ощупь температуру шланга, соединяющего термостат с радиатором. Если шланг радиатора холодный, термостат неисправен, циркуляции через радиатор нет.

6. Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя.

7. Пустите двигатель, следите за температурой и обратите внимание, включается ли при перегреве двигателя вентилятор системы охлаждения. Если он не включается, то причинами могут быть перегоревшие предохранители (плавкие вставки), неисправные реле включения, окисленные контакты в колодке жгута проводов или сгоревший электродвигатель.

Замените плавкие вставки в монтажном блоке предохранителей и реле, установленном в подкапотном пространстве. Если после замены плавких вставок вентилятор не начал работать, проверьте электродвигатель, для чего возьмите два дополнительных провода и подайте на него питание непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

ПредупреждениеНе допускайте замыкания проводов между собой! Обратите внимание на полярность подключения: электродвигатель должен вращаться так, чтобы вентилятор нагнетал воздух через радиатор на двигатель, а направления образуемого потока и набегающего (путевого) потока воздуха совпадали.

Если электродвигатель начал работать, неисправна электропроводка, предохранители или реле включения вентилятора системы охлаждения; если нет — также неисправна электропроводка или собственно электродвигатель. Реле, предохранители и электродвигатель неремонтопригодны, замените их (см. разд. 10 «Электрооборудование»).

Полезные советыВ пробке расширительного бачка установлены два клапана: впускной и выпускной. Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,145 МПа (1,45 кгс/см 2 ), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование.

К сожалению, если клапан заклинило в закрытом положении, при перегреве возникает значительное превышение избыточного давления — более 0,15 МПа (1,5 кгс/см 2 ), что может привести к разрыву расширительного бачка или срыву одного из шлангов. В свою очередь, заклинивание клапана в открытом положении приводит к преждевременному закипанию охлаждающей жидкости.

Поэтому раз в год промывайте пробку расширительного бачка проточной водой. Если появились сомнения, замените пробку. Очевидно, что если на перегретом двигателе снять пробку расширительного бачка и по времени это действие совпадет с тепловым ударом, то вскипание жидкости и образование воздушных пробок в системе охлаждения будет гарантировано.

Раз в год продувайте ячейки радиатора струей сжатого воздуха (например, от компрессора), направляя струю сначала навстречу набегающему воздушному потоку, а затем по его направлению для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора. Так можно частично восстановить эффективность радиатора.

Схемы электрооборудования

Обозначения на электросхемах1 — линейка проводников монтажной платы основного монтажного блока: 30 — положительный проводник, подключенный напрямую к аккумуляторной батарее без предохранителя; 15 — положительный проводник, подключенный к выключателю (замку) зажигания без предохранителя;

X — положительный проводник, подключенный к выключателю (замку) зажигания без предохранителя. 2 — разбиение монтажной платы основного монтажного блока. Это разбиение включает в себя предохранители, реле и разъемы. 3 — указание на продолжение провода или схемы, 4 — символ точки присоединения (штекера) к монтажной плате основного монтажного блока.

Может использоваться как вспомогательный символ при ссылке на монтажный блок. Например, Е/8 обозначает восьмой штекер колодки Е монтажного блока. 5 — обозначение контакта. Это обозначение обычно нанесено на компонент электросхемы. 6 — маркировка продолжения схемы или провода.

Номер в квадратной рамке соответствует порядковому номеру продолжения провода на электросхеме. 7 — внутренний провод. Присутствует при изображении внутренней схемы компонента электросхемы. 8 — порядковый номер на электросхеме. Используется для поиска компонентов электросхем и соединительных точек «разорванных» проводов. 9 — точка соединения проводов в колодке.

Схема 1. Соединения генераторной установки и системы пуска двигателя: 1 — аккумуляторная батарея; 2 — предохранитель (60 А); 3 — предохранитель (120 А); 4 — замок (выключатель) зажигания; 5 — стартер; 6 — генератор; 7 — регулятор напряжения;

8 — точка подсоединения к кузову отрицательного вывода аккумуляторной батареи; 9 — точка подсоединения «массы» к двигателю, расположенная со стороны коробки передач; 10 — точка подсоединения «массового» провода (кронштейн, расположенный за монтажным блоком)

Схема 2а. Система управления двигателем: 1 — датчик уровня топлива в баке; 2 — топливный насос; 3 — электронный блок управления двигателем; 4 — катушка зажигания; 5 — свечи зажигания; 6 — датчик концентрации кислорода в отработавших газах;

7 — клапан продувки адсорбера; 8, 9, 10, 11 — форсунки; 12 — предохранитель (7,5 А) питания электронного блока управления двигателем; 13 — предохранитель (30 А) главного реле; 14-главное реле; 15 — реле топливного насоса; 16 — предохранитель (15 А) топливного насоса

Схема 2б. Система управления двигателем: 1 — регулятор холостого хода; 2 — датчик температуры охлаждающей жидкости; 3 — комбинированный датчик температуры и давления впускного воздуха; 4 — датчик положения дроссельной заслонки; 5 — датчик детонации; 6 — датчик положения коленчатого вала; 7 — диагностический разъем; 8 — датчик фаз

Схема 3. Кондиционер, исполнительный механизм, система охлаждения: 1 — электровентилятор радиатора; 2 — реле электровентиляторов радиатора; 3 — реле низкой скорости электровентиляторов радиатора; 4 — реле высокой скорости электровентиляторов радиатора;

5 — предохранитель (30 А) реле низкой скорости электровентиляторов радиатора; 6 — предохранитель (30 А) реле высокой скорости электровентиляторов радиатора; 7 — предохранитель (10 А) реле вентилятора кондиционера и реле обогрева заднего стекла; 8 — реле вентилятора кондиционера (в монтажном блоке);

9 — реле обогрева заднего стекла; 10 — предохранитель электровентилятора отопителя; 11 — реле кондиционера; 12 — переключатель скоростей электровентилятора отопителя; 13 — резистор последовательного регулирования скорости электровентилятора отопителя; 14 — электровентилятор отопителя

Схема 4. Выключатель кондиционера, электромагнитный клапан режима рециркуляции, высоковольтный и низковольтный выключатели: 1 — выключатель; 2 — выключатель режима рециркуляции; 3 — индикаторная лампа включения кондиционера; 4 — электромагнитный клапан режима рециркуляции; 5 — термовыключатель; 6 — высоковольтный выключатель; 7 — низковольтный выключатель

Схема 5. Датчик аварийного падения давления масла, датчик температуры охлаждающей жидкости, выключатель сигнальной лампы включения стояночного тормоза, датчик скорости: 1 — датчик температуры охлаждающей жидкости; 2 — датчик аварийного падения давления масла;

Схема 6. Аудиосистема: 1 — магнитола; 2 — антенна; 3 — правый задний динамик; 4 — правый передний динамик; 5 — левый передний динамик; 6 — левый задний динамик; 7 — левый передний высокочастотный динамик; 8 — правый передний высокочастотный динамик

Схема 7. Комбинация приборов: 1 — предохранитель (10 А) дисплея и часов; 2 — предохранитель (10 А) комбинации приборов; 3 — многофункциональный дисплей; 4 — тахометр; 5 — электронные часы; 6 — прибор сравнения с заданным уровнем; 7 — сигнальная лампа резервного уровня топлива в баке;

8 — сигнальная лампа неисправности антиблокировочной системы тормозов; 9 — контрольная лампа включения левого указателя поворота; 10 — контрольная лампа включения правого указателя поворота; 11 — сигнальная лампа разряда аккумуляторной батареи; 12, 21, 25, 26 — лампы подсветки комбинации приборов;

13 — контрольная лампа системы управления двигателем; 14 — сигнальная лампа включения стояночного тормоза; 15 — многоканальный преобразователь; 16 — стабилизатор; 17 — указатель уровня топлива; 18 — указатель температуры охлаждающей жидкости; 19 — сигнальная лампа аварийного падения давления масла;

Схема 8. Передние противотуманные фары, прикуриватель, сигнальная лампа включения кондиционера: 1 — предохранитель (15 А) прикуривателя; 2 — лампа правой передней противотуманной фары; 3 — лампа левой передней противотуманной фары; 4 — выключатель кондиционера; 5 — контрольная лампа включения кондиционера; 6 — лампа подсветки патрона прикуривателя; 7 — прикуриватель

Схема 9. Электромагнитная муфта компрессора кондиционера, двухтоновый звуковой сигнал, система обогрева заднего стекла: 1 — предохранитель (10 А); 2 — предохранитель (20 А) звукового сигнала; 3 — предохранитель (20 А); 4 — предохранитель (20 А) обогрева заднего стекла;

5 — реле электромагнитной муфты компрессора кондиционера; 6 — реле звукового сигнала; 7 — лампа подсветки кнопки включения обогрева заднего стекла; 8 — контрольная лампа включения обогрева заднего стекла; 9 — выключатель обогрева заднего стекла; 10 — электромагнитная муфта компрессора кондиционера; 11, 12 — звуковой сигнал; 13 — обогреватель заднего стекла

Схема 10. Очиститель и омыватель ветрового стекла, выключатель звукового сигнала: 1 — предохранитель (15 А); 2 — реле очистителя ветрового стекла; 3 — насос омывателя ветрового стекла; 4 — кнопка включения звукового сигнала; 5 — переключатель очистителя и омывателя ветрового стекла; 6 — очиститель ветрового стекла

Схема 11. Передние фары, реле фар, передние указатели поворота: 1 — реле фар; 2 — предохранитель (10 А) левого указателя поворота; 3 — предохранитель (10 А) дальнего света левой фары; 4 — предохранитель (10 А) ближнего света левой фары; 5 — предохранитель (10 А) ближнего света правой фары;

6 — предохранитель (10 А) дальнего света правой фары; 7 — предохранитель (10 А) правого указателя поворота; 8 — лампа левого указателя поворота; 9 — лампа дальнего света левой фары; 10 — лампа ближнего света левой фары; 11 — лампа ближнего света правой фары; 12 — лампа дальнего света правой фары; 13 — лампа правого указателя поворота

Схема 12. Переключатель указателей поворота, реле аварийной сигнализации, выключатель габаритного освещения: 1 — предохранитель (20 А); 2 — реле аварийной сигнализации; 3 — переключатель указателей поворота; 4 — контрольная лампа включения аварийной сигнализации; 5 — выключатель аварийной сигнализации; 6 — выключатель указателей поворота; 7 — выключатель габаритного освещения

Схема 13. Задние фонари, стоп-сигналы, габаритный свет: 1 — предохранитель (10 А); 2 — выключатель стоп-сигналов; 3 — лампа левого переднего указателя поворота; 4 — лампа левого заднего габаритного огня; 5 — лампа левого стоп-сигнала; 6 — лампа правого стоп-сигнала;

7 — лампа правого заднего габаритного огня; 8 — лампа правого переднего указателя поворота; 9 — лампа левого заднего указателя поворота; 10 — лампа левого повторителя указателя поворота; 11 — лампа правого заднего указателя поворота; 1 2 — лампа правого повторителя указателя поворота

Схема 14. Переключатель наружного освещения: 1 — предохранитель (10 А); 2 — контрольная лампа включения габаритного освещения; 3 — переключатель наружного освещения; 4 — реостат подсветки комбинации приборов

Схема 15. Задние противотуманные фонари, свет заднего хода: 1 — предохранитель (15 А); 2 — реле противотуманных фар; 3 — лампа подсветки выключателя противотуманных фар и противотуманных фонарей; 4 — контрольная лампа включения противотуманных фонарей;

Схема 16. Внутреннее освещение, освещение регистрационного знака: 1 — предохранитель (15 А); 2 — устройство задержки выключения плафона освещения салона; 3 — плафон освещения салона; 4 — лампа освещения багажника; 5 — выключатель плафона освещения салона при открывании левой передней двери;

6 — выключатель плафона освещения салона при открывании правой передней двери; 7 — выключатель плафона освещения салона при открывании правой задней двери; 8 — выключатель плафона освещения салона при открывании левой задней двери; 9 — выключатель освещения багажника; 10 — лампа освещения регистрационного знака

Схема 17. Центральный замок: 1 — предохранитель (30 А); 2 — электропривод замка правой передней двери; 3 — блок управления центральным замком; 4 — электропривод замка левой задней двери; 5 — электропривод замка двери задка; 6 — электропривод замка правой задней двери; 7 — электропривод замка левой передней двери

Схема 18. Электропривод регулировки зеркал заднего вида: 1 — предохранитель (20 А); 2 — переключатель регулировки зеркал заднего вида; 3 — регулировка влево; 4 — регулировка вниз; 5 — регулировка вверх; 6 — регулировка вправо; 7 — электропривод регулировки левого зеркала; 8 — обогреватель левого зеркала; 9 — обогреватель правого зеркала; 10 — электропривод регулировки правого зеркала

Схема 19. Антиблокировочная система тормозов (ABS): 1 — датчик частоты вращения левого заднего колеса; 2 — датчик частоты вращения левого переднего колеса; 3 — датчик частоты вращения правого переднего колеса; 4 — датчик частоты вращения правого заднего колеса;

Схема 20. Блок управления и передние стеклоподъемники: 1 — модуль управления стеклоподъемниками; 2 — выключатель стеклоподъемника левой передней двери; 3 — выключатель стеклоподъемника правой передней двери; 4 — электромотор стеклоподъемника левой передней двери; 5 — электромотор стеклоподъемника правой передней двери

Схема 21. Блок выключателей стеклоподъемников: 1 , 4 — выключатель стеклоподъемника левой задней двери; 2 — выключатель блокировки задних стеклоподъемников; 3, 7 — выключатель стеклоподъемника правой задней двери; 5 — электромотор стеклоподъемника левой задней двери; 6 — электромотор стеклоподъемника правой задней двери

Схема 22. Очиститель и омыватель ветрового стекла, выключатель звукового сигнала (вариантное исполнение): 1 — предохранитель (20 А); 2 — реле очистителя ветрового стекла; 3 — насос омывателя ветрового стекла; 4 — кнопка включения звукового сигнала; 5 — переключатель очистителя и омывателя ветрового стекла; 6 — очиститель ветрового стекла

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (Пока оценок нет)
Загрузка...

Оставьте комментарий
